- SKU:MV-1143
- 1000
303,99 $
W magazynie
Produkcja na zamówienie
Ekskluzywne szczegóły
100% gwarancji
Materiały najwyższej jakości

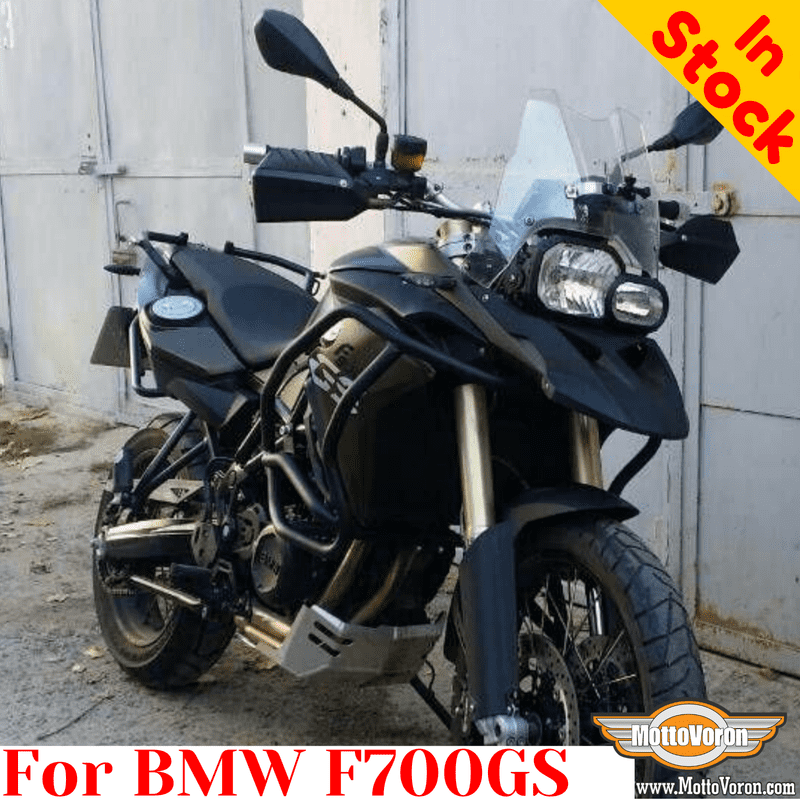

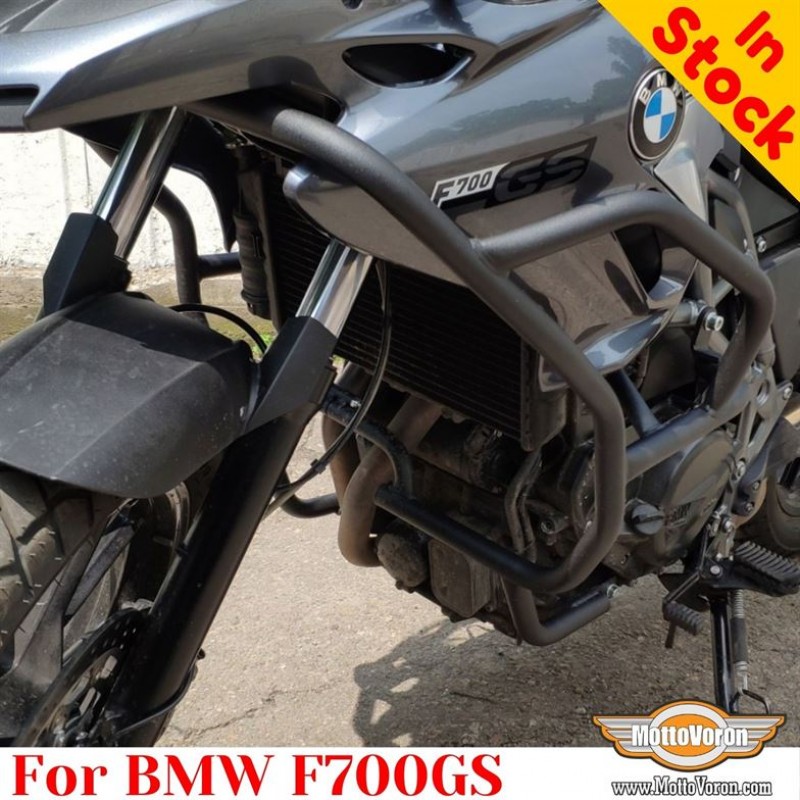

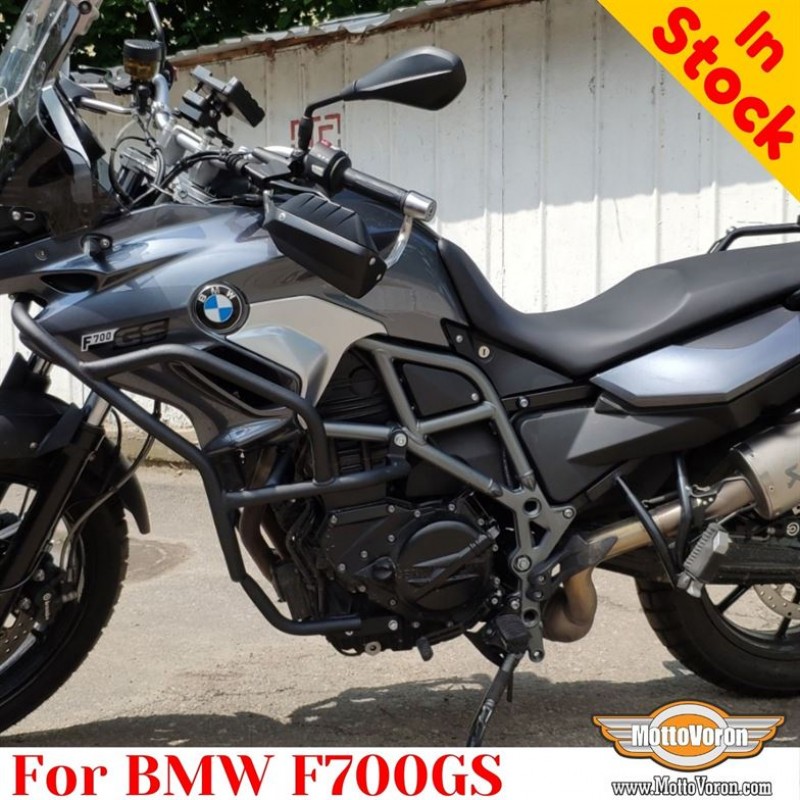

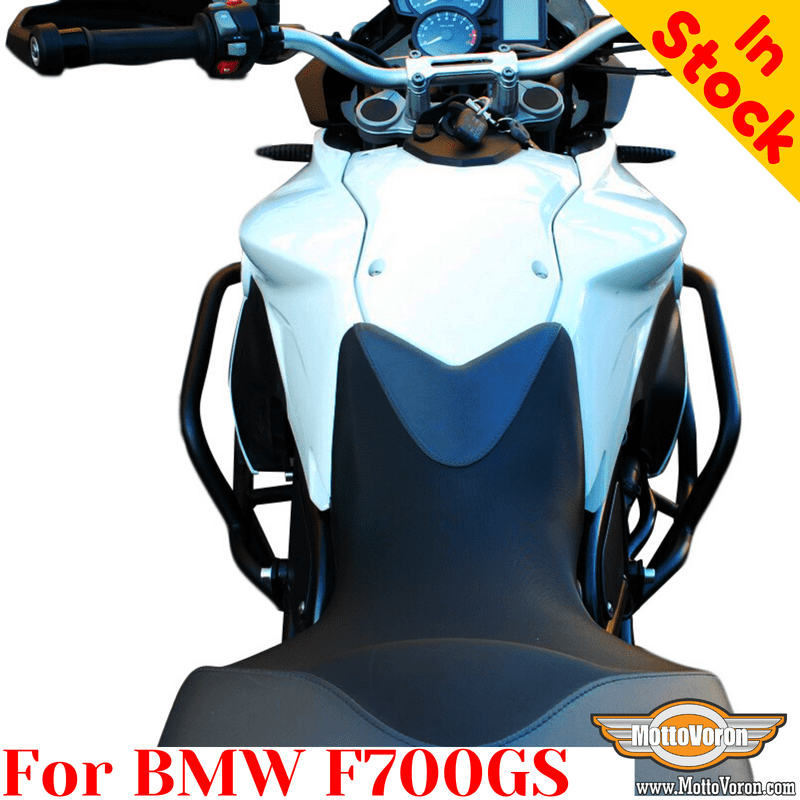

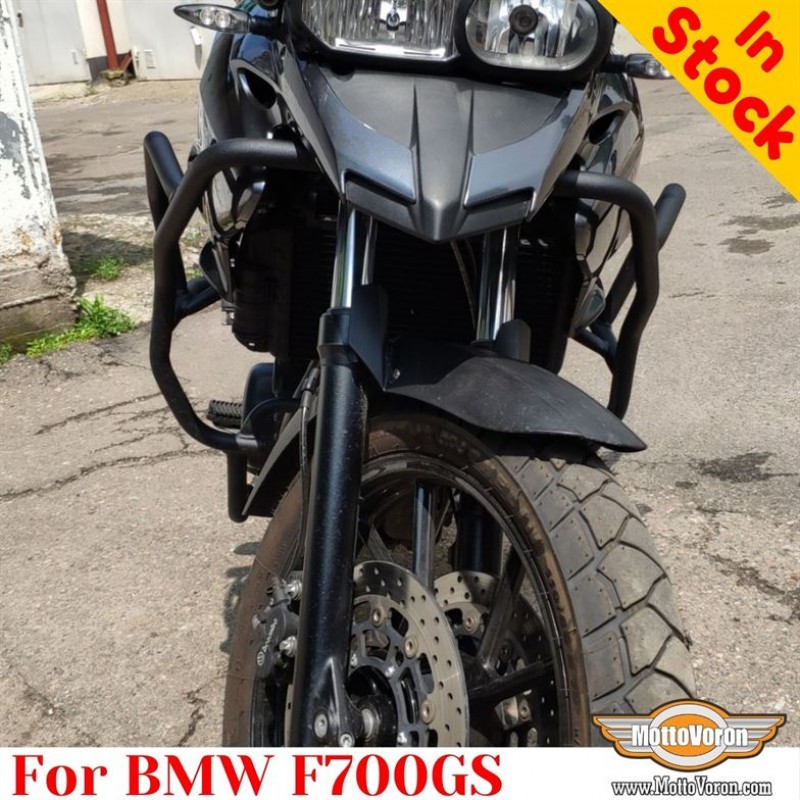

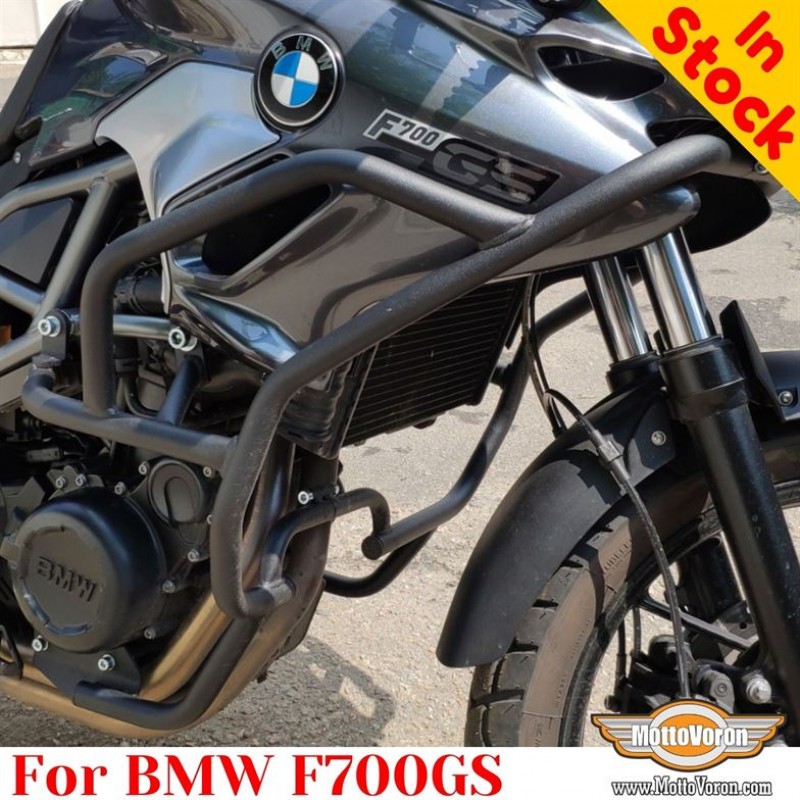

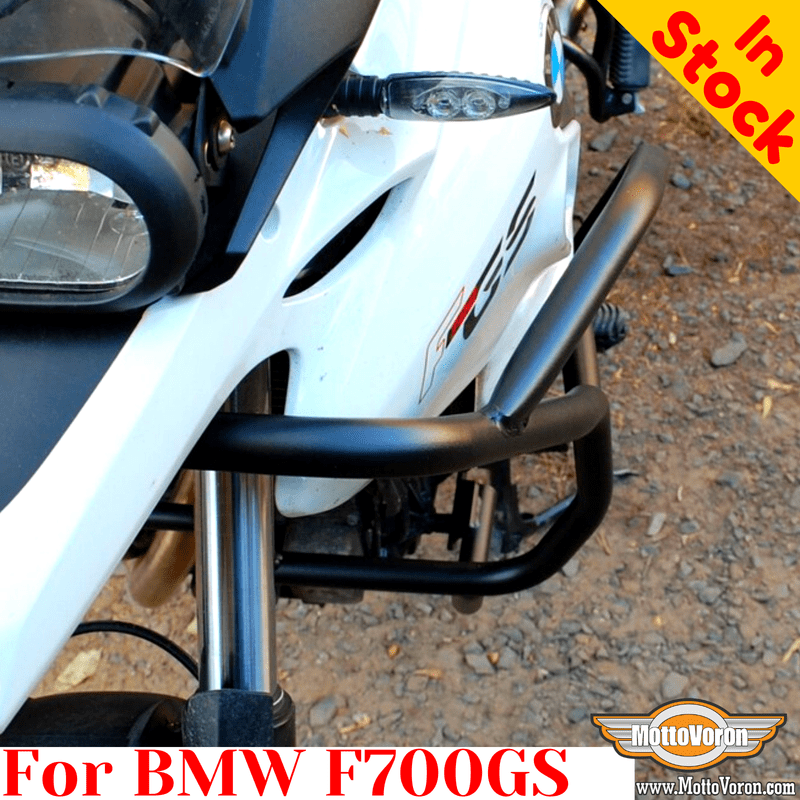

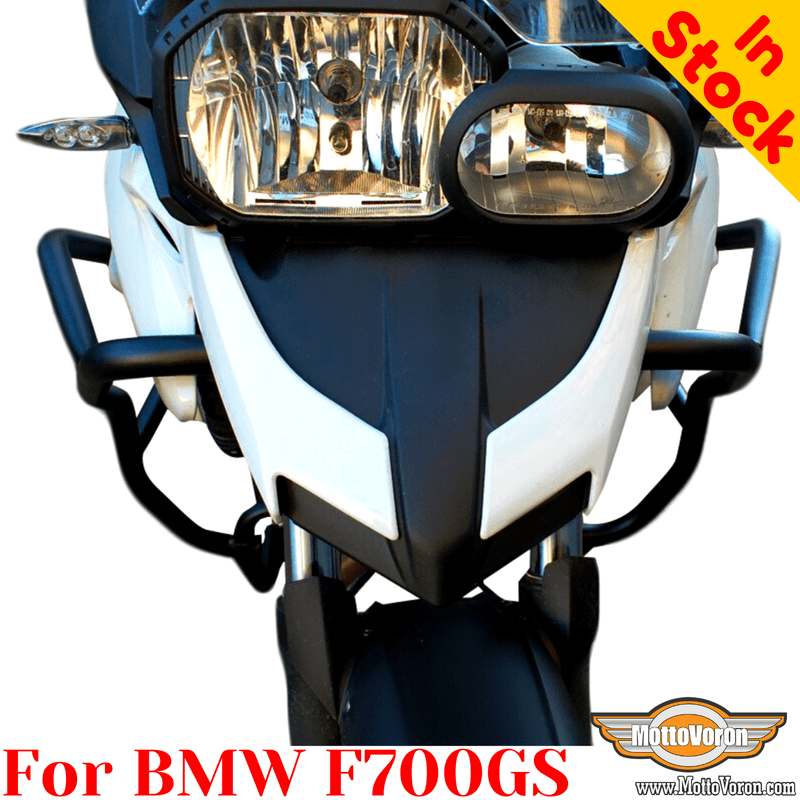

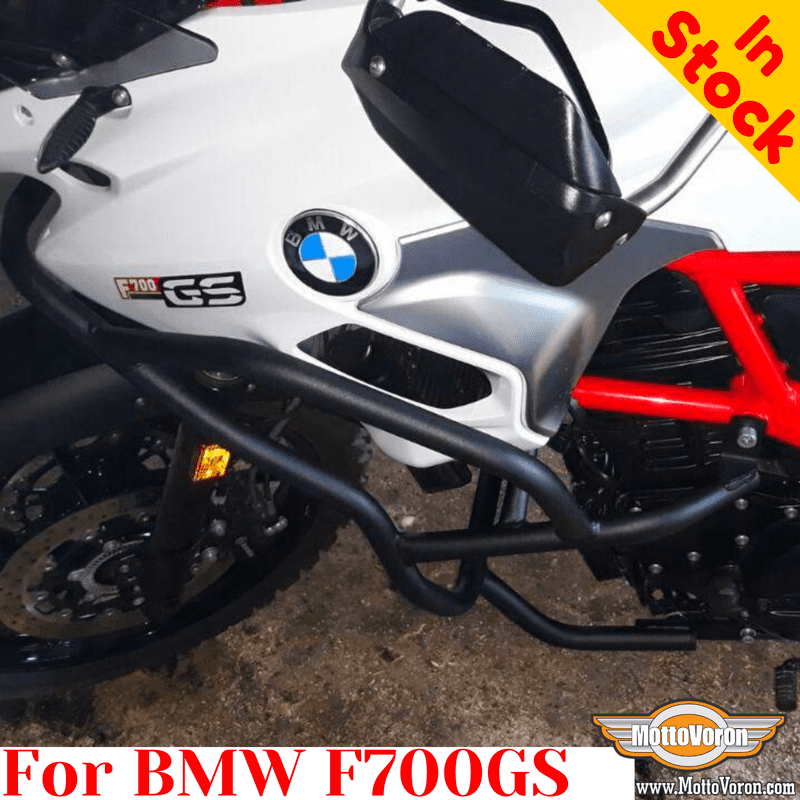

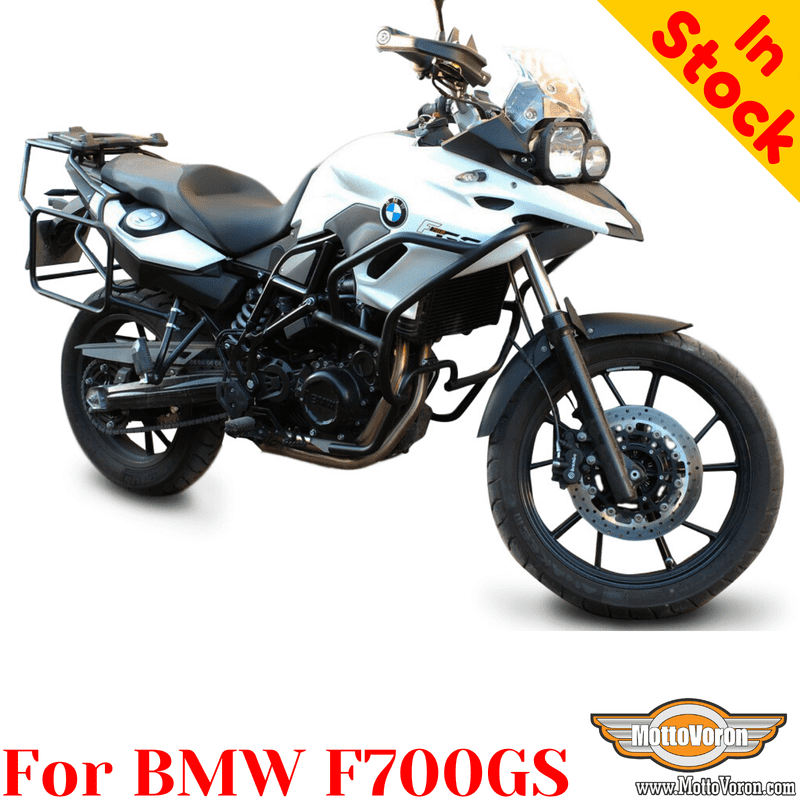

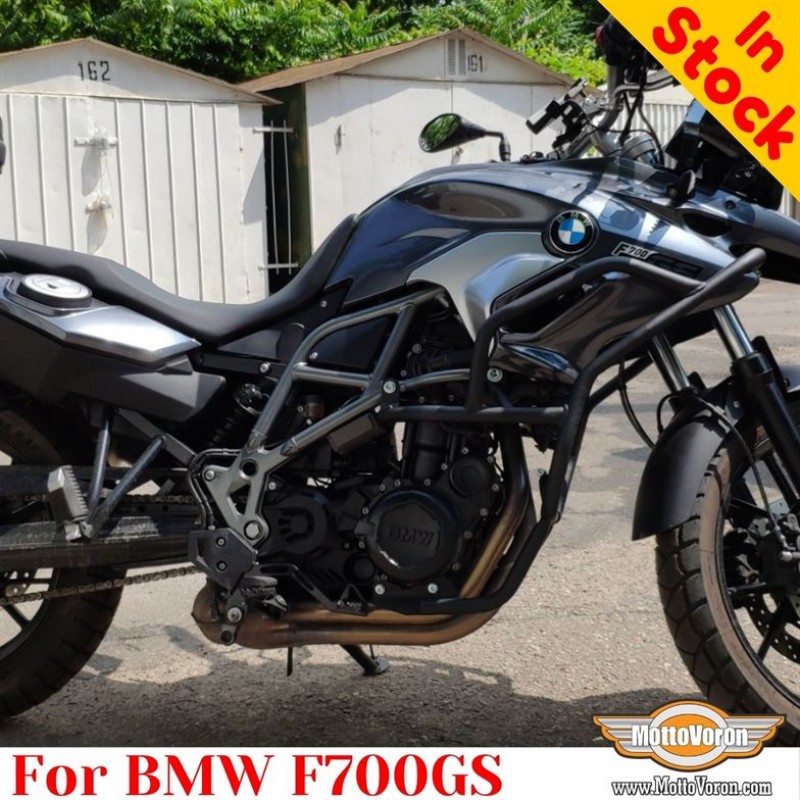

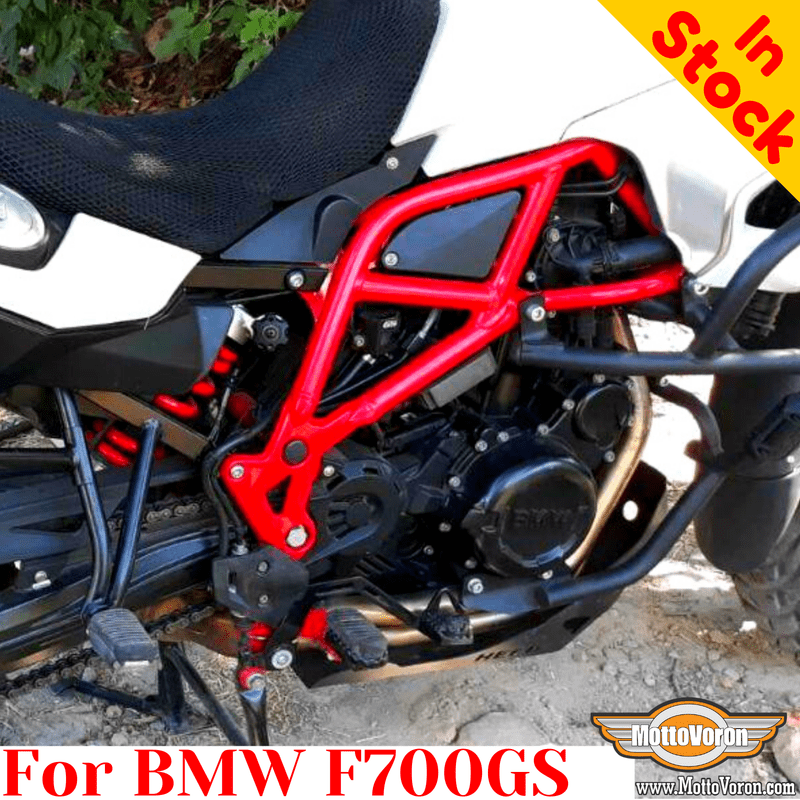

BMW F700GS gmole to:
Komfort:
Gmole są zaprojektowane tak, aby chronić plastik, silnik i ramę motocykla podczas upadków. Zmniejszają koszty napraw.
Bezpieczeństwo i pomoc drogowa:
Crash bary montuje się wyłącznie w fabrycznych punktach montażowych bez dodatkowych modyfikacji (Podczas zamawiania produktu upewnij się, że Twój motocykl ma ten sam model, rok produkcji i standardowy wygląd, co na zdjęciu). Zestaw zawiera wszystkie niezbędne elementy montażowe.
Producent:
MottoVoron ®
Dane techniczne:
Gmole i osłony silnika wykonane są z certyfikowanych rur metalowych ze specjalnego stopu.
Wymiary:
- średnica rury: 25 mm
- grubość rury: 1,5 mm
Malarstwo:
Nasze produkty są pokryte trwałą farbą proszkową polimerową z dodatkową warstwą odporną na zużycie. Wszystkie produkty są dostępne w standardowym czarnym kolorze i są wysyłane w ciągu 3 dni roboczych (od poniedziałku do piątku) od złożenia zamówienia. Czas produkcji dla innych kolorów (oprócz czarnego) wynosi do 20 dni roboczych.
Zapłata:
Przed dokonaniem płatności upewnij się, że model Twojego motocykla jest tym samym modelem, co na zdjęciach i w opisie produktu.
Montaż osłony silnika BMW F700GS
1. Zdejmij panel boczny.
2. Sprawdź zgodność prawej i lewej części łuków.
3. Odkręcić śruby mocujące silnik po prawej stronie (zwrócić uwagę na tuleje dystansowe między ramą a silnikiem. Jeśli nie zostaną one założone, blok ulegnie uszkodzeniu podczas dokręcania śrub!!!).
4. Ustaw prawą stronę łuków.
5. Odkręć śruby mocujące silnik po lewej stronie.
6. Ustaw lewą stronę łuków.
7. Włóż jeden element równomiernie w jedną część, bez zniekształceń. Może być konieczne użycie pewnej siły.
8. Przymocuj prawą i lewą część za pomocą śrub i nakrętek.
9. Dokręć wszystkie elementy mocujące i połączenia.
10. Zamontuj panele.
Lokalizacja elementów złącznych.
1. Prawy górny przedni uchwyt:
Śruba М12х120, podkładka Ф12mm, tuleja 67mm.
2. Lewy górny przedni uchwyt:
Śruba M12x100, podkładka Ф12mm, tuleja 41mm.
3. Prawy górny tylny uchwyt:
Śruba М10х110, podkładka Ф10mm, tuleja 33 mm.
4. Lewy górny tylny uchwyt:
Śruba М10х90, podkładka Ф10mm, tuleja 49mm.
5. Dolny prawy uchwyt:
Śruba M8x50 2 szt. Podkładka f8mm 2 szt. Tuleja 30mm 2 szt.
6. Lewy dolny róg mocowania:
Śruba M8x20, M8x35, podkładka f8mm 2 szt. Tuleja 15mm.
7. Mocowanie łączące:
Śruba m8x50 2 szt. Nakrętka m8 2 szt.
Ogólne zalecenia dotyczące instalacji produktów MottoVoron
Po otrzymaniu zamówienia upewnij się, że opakowanie z elementami mocującymi jest dołączone. Dopóki ich nie znajdziesz, nie wyrzucaj opakowania.
Przed instalacją upewnij się, że posiadasz wystarczające umiejętności techniczne i narzędzia, aby bezproblemowo ukończyć proces. W przeciwnym razie lepiej skontaktować się ze specjalistycznym serwisem.
W przypadku montażu całkowicie spawanych systemów bagażowych i ram bocznych w większości motocykli konieczne jest „odkręcenie” mocowania wspornika podnóżka pasażera, aby móc go przesunąć.
Montaż łuków ochronnych w niektórych modelach wymaga zdjęcia plastiku.
Prawidłowy montaż to taki, gdy produkt zostanie zamontowany na motocyklu bez „naprężeń” i dodatkowego naprężenia metalu. W takim przypadku zakupiony produkt będzie Ci służył przez wiele lat i ochroni motocykl w razie ewentualnego upadku.
Nasz zespół jest zawsze gotowy pomóc w instalacji produktów zakupionych online. Jeśli coś pójdzie nie tak z instalacją, lepiej daj nam znać, a nasi specjaliści szybko Ci pomogą.
Ostrzeżenie
Zdecydowanie zaleca się zatrudnienie wykwalifikowanego mechanika do wykonania prac instalacyjnych.
To jedyny sposób na zapewnienie zgodności z obowiązującymi przepisami bezpieczeństwa.
Nie ponosimy odpowiedzialności za jakiekolwiek szkody mogące być skutkiem niewłaściwego lub niefachowego montażu.
